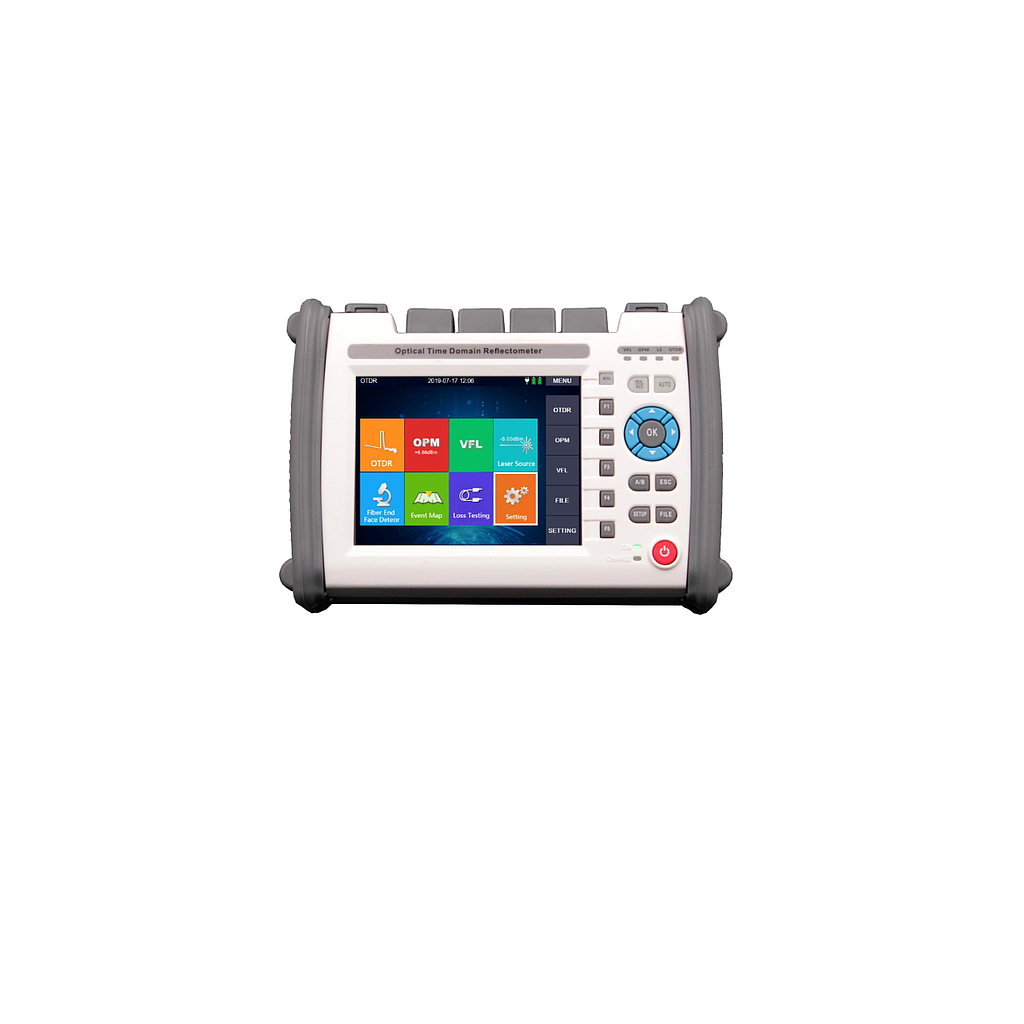

SKYCOM T-OT750-SM35 OTDR (1310/1550/850/1300 nm)

Wave Length(nm): 1310/1550/850/1300

Dynamic Range（ dB): 35/32/22/26

Deadzone（ M）: SM： 0.8/4, MM： 2/5

Pulse Width

SM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

MM

850mm： 3ns， 5ns， 10ns， 20ns， 50ns， 100ns， 200ns， 500ns， 1us

1300mm： 3ns， 5ns， 10ns， 20ns， 50ns， 100ns， 200ns， 500ns， 1us， 2us

Test Range

SM: 100m、 500m、 2km、 5km、 10km、 20km、 40km、 80km、 120km、 160km、 240km

MM

850mm： 500m， 2km， 5km， 10km

1300mm： 500m， 2km， 5km， 10km， 20km， 40km， 80km

Minimum sampling resolution: 0.05m

Maximum sampling point: 256,000

linearity: ≤0.05dB/dB

Loss resolution: 0.001dB

Distance resolution: 0.01m

Distance accuracy: ± (1m+Range× 3× 10-5+Sampling resolution) （ Regardless of the refractive index）

Result Storage: >16G SD card(Maximum support 128G)， Store more than 100000 pieces of data

Complete user data interface: USB(Type A)、 MINI USB、 SD card

Monitor: 5.6 "TFT LCD 640 * 480

Battery: 7.4V/2500mAh X 2 lithium battery(Aviation certification)

Working temperature: Working temperature： -10℃~+50℃； Storage temperature： -20℃~+70℃

Relative humidity: ≤95%(No condensation)

Size and weight: 215× 155× 68mm/1.1kg(Including 2 batteries)

VFL: 10KMS, 10mW， CW/2Hz

OPM: Option A： -10dBm~-70dBm; Option B： +23dBm~-50dBm

Laser source: Output： -5dBm±2dB， Frequency： CW/270Hz/1KHz/2KHz

GPS/GNSS: Customized

WIFI/Bluetooth: Customized
