Direct access to our certified experts

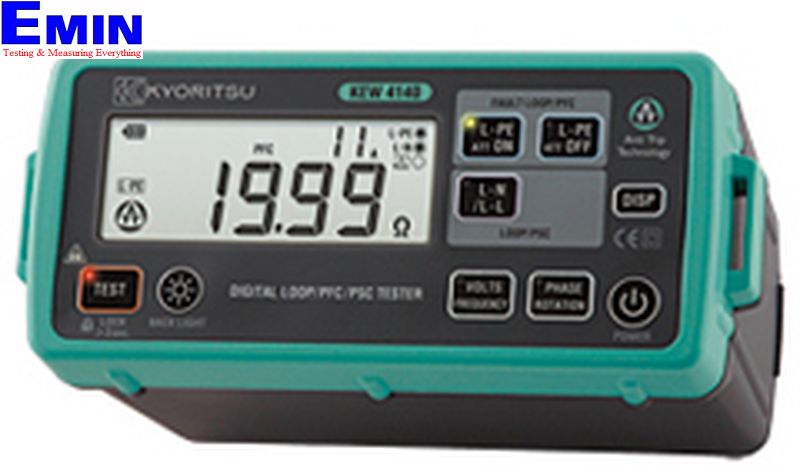

Model: 4140
Manufacture: Kyoritsu
Made in: Japan
Warranty: 12 months
Function Loop Impedance: L-PE ATT OFF, L-PE ATT ONL-N / L-L
Function PFC (L-PE) / PSC (L-N / L-L): PFC, PFC (ATT), PSC
Phase Rotation: 50~500V
Volts: 0~500V /±2%rdg
Power source: 1.5V AA batteries × 6 *Use of alkaline batteries (LR6) is recommended.
Dimensions: 84 (L) × 184 (W) × 133 (D) mm
Weight: 860g (including batteries)
Accessories included: Main cord (*3), Distribution board test lead (*4), 9155 (Shoulder strap), 156 (Soft case), LR6 (Battery) × 6, Instruction manual, Calibration certificate
|
  |
||||||||||
|
|||||||||||
 |
Loop Impedance | |
|
||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Function | |
|
|
L-PE ATT OFF | |
|
|
L-PE ATT ON | |
|
|
L-N / L-L | |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
Rated Voltage | |
|
|
230V (50/60Hz) | |
|
|
L-N: 230V (50/60Hz) L-L: 400V (50/60Hz) |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
Operating Voltage | |
|
|
100~280V (45~65Hz) | |
|
|
100~500V (45~65Hz) | |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Range (Auto-Ranging) | |
|
|
20/200/2000Ω | |
|
|
20/200/2000Ω (L-N<20Ω) |
|
|
|
20Ω | |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Nominal Test Current at 0Ω External Loop: Magnitude/Duration at 230V | |
|
|
20Ω: 6A/40ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms |
|
|
|
L-N: 6A/60ms N-PE: 10mA/approx.5s |
|
|
|
20Ω: 6A/20ms | |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Accuracy | |
|
|
±3%rdg±4dgt (*1) | |
|
|
±3%rdg±6dgt (*1) | |
|
|
L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
PFC (L-PE) / PSC (L-N / L-L) (*2) | |
|
|||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Function | |
|
|
PFC | |
|
|
PFC (ATT) | |
|
|
PSC | |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
Rated Voltage | |
|
|
230V (50/60Hz) | |
|
|
L-N: 230V (50/60Hz) L-L: 400V (50/60Hz) |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
Operating Voltage | |
|
|
100~280V (45~65Hz) | |
|
|
100~500V (45~65Hz) | |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Range (Auto-Ranging) | |
|
|
2000A/20kA | |
|
|
2000A/20kA (L-N<20Ω) | |
|
|
2000A/20kA | |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Nominal Test Current at 0Ω External Loop: Magnitude/Duration at 230V | |
|
|
20Ω: 6A/40ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms |
|
|
|
L-N: 6A/60ms N-PE: 10mA/approx.5s |
|
|
|
20Ω: 6A/20ms | |
|
|||||||||
|
|
|
|
|
|
